Instalações eléctricas e suporte

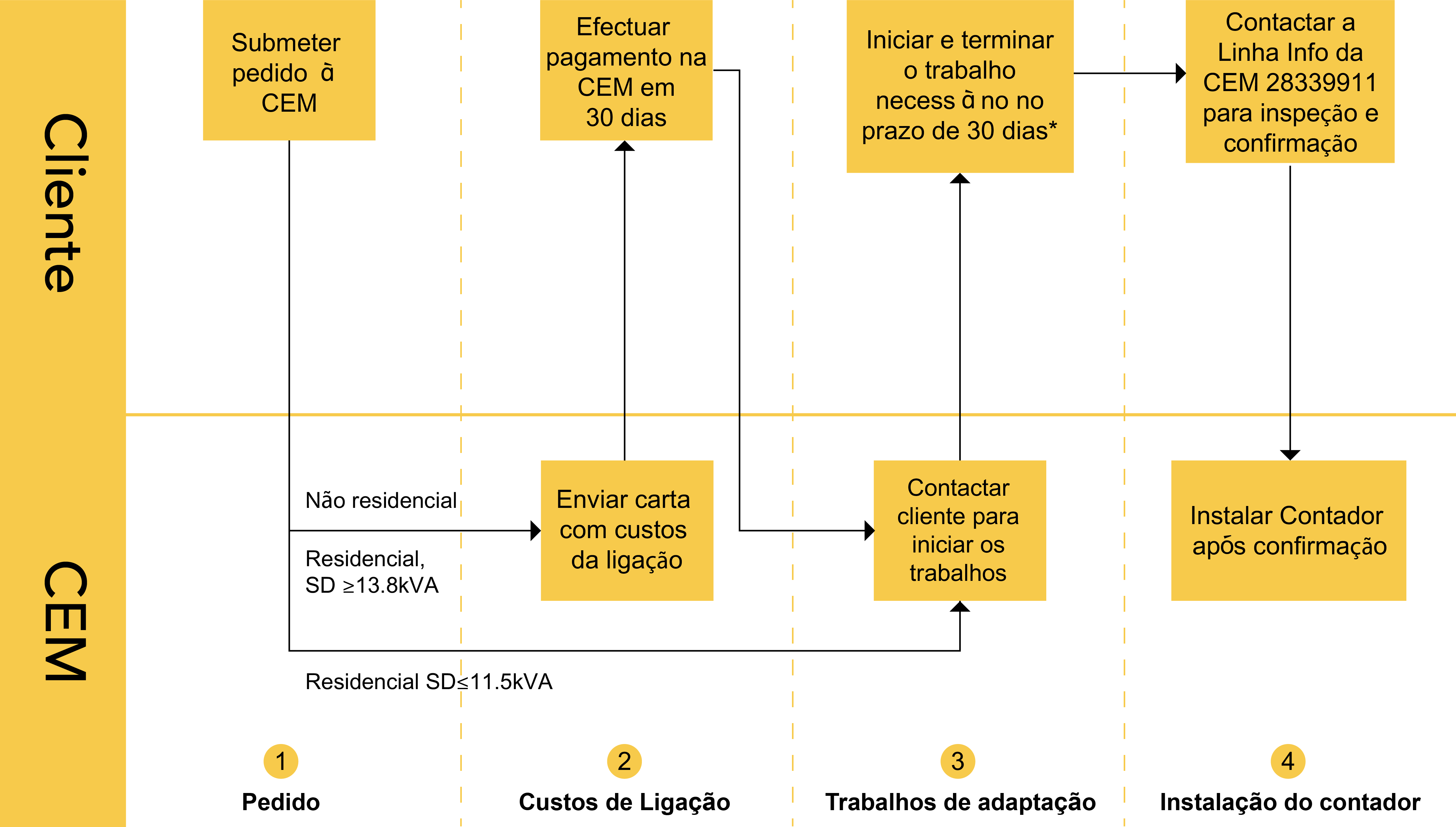

Trabalhos Eléctricos pelo Cliente: Passos e Requisitos



Tabela dos custos de ligação, não incluindo a mão-de-obra da CEM

Nao Residencial:

Potência contratada  original

Potência a contratar requisitada

6.9kVA
(1x32A)

11.5kVA
(1x50A)

13.8kVA
(3x20A)

20.7kVA
(3x32A)

34.5kVA
(3x50A)

3.4kVA
(1x16A)

MOP 520

MOP 1,215

MOP 1,560

MOP 2,600

MOP 4,680

6.9kVA
(1x32A)



MOP 695

MOP 1,040

MOP 2,080

MOP 4,160

11.5kVA
(1x50A)





MOP 345

MOP 1,385

MOP 3,465

13.8kVA
(3x20A)







MOP 1,040

MOP 3,120

20.7kVA
(3x32A)









MOP 2,080



Residencial:

Potência contratada original

Potência a contratar requisitada

13.8kVA (3x20A)

20.7kVA (3x32A)

34.5kVA (3x50A)

3.4kVA (1x16A)

MOP345

MOP 1,385

MOP 3,465

6.9kVA (1x32A)

MOP 345

MOP 1,385

MOP 3,465

11.5kVA (1x50A)

MOP345

MOP 1,385

MOP 3,465

13.8kVA (3x20A)



MOP 1,040

MOP 3,120

20.7kVA (3x32A)



MOP 2,080

Notas:

A tabela acima é apenas para referência, o custo real estará sujeito à carta de notificação das taxas de ligação.




Especificações de Cabos e Painel/Caixa do Contador

Potência Contratada

Secção do Cabo

Cor dos Condutores

Painel/Caixa do Contador

3.4kVA
(1x16A)

3x6mm

Castanho, Azul e  Amarelo/Verde

Dimensões do Painel do Contador (LxW)

300x300mm , 200x400mm

Dimensões do Caixa do Contador (LxWxD)

430x380x230mm,

300x540x230mm

6.9kVA
(1x32A)

3x10mm2

11.5kVA
(1x50A)

3x16mm

13.8kVA
(3x20A)

5x16mm2

Castanho, Preto, Cinzento, Azul e Amarelo/Verde

Dimensões do Painel do Contador (LxW)

350x350mm, 250x500mm

Dimensões da Caixa do Contador (LxWxD)

430x380x230mm,

300x540x230mm

20.7kVA
(3x32A)

5x16mm2

34.5kVA
(3x50A)

5x16mm2

Notas:

  1. Altura do contador: 1,0 - 1,7 do chão ao visor do contador. A caixa do contador (painel) deve  ser instalada em local acessível para leitura do contador a qualquer momento.
  2. Se a potência contratada requerida for superior a 34,5kVA, a instalação do contador será feita por ligação indirecta, sendo necessária uma caixa de CT. As especificações da caixa do contador e da caixa de CT serão de acordo com as normas da CEM.
  3. As especificações acima para cabos e painel de contadores são fornecidas apenas para referência dos técnicos electricistas.
  4. Recomenda-se a contratação de um técnico electricista para o trabalho de alternância com apresentação da proposta de alternância à CEM para verificação.
  5. Consulte a “NCEM” para obter mais detalhes sobre as especificações técnicas.

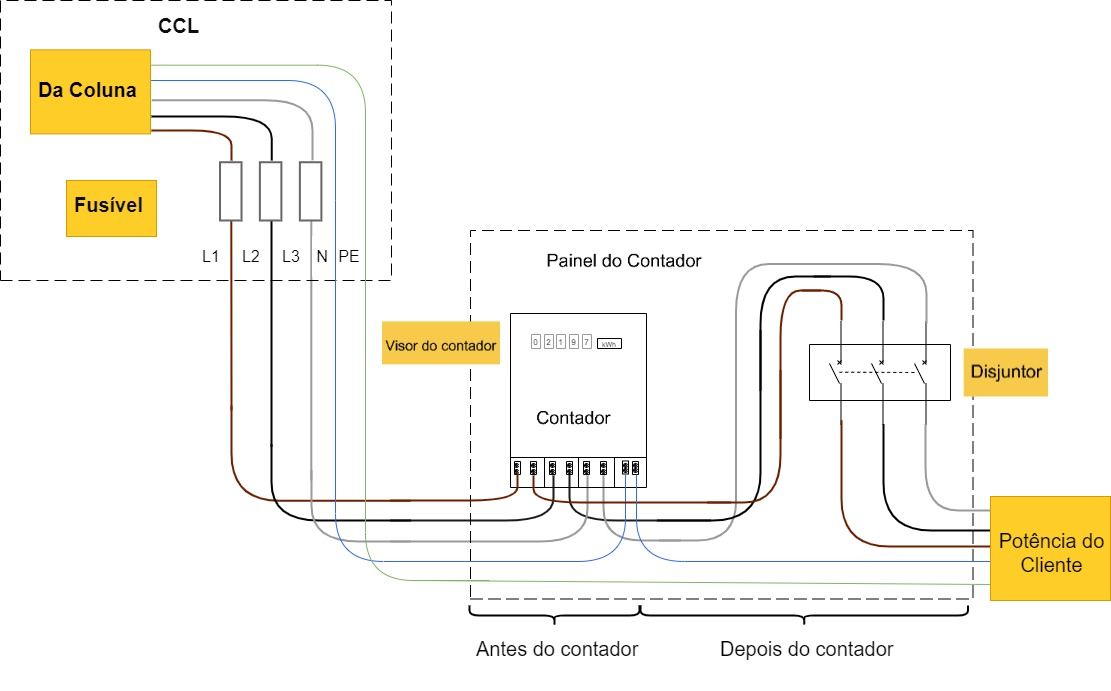

Notas:

  1. Contador trifásico de ligação directa.
  2. Toda a instalação eléctrica especificada no diagrama acima de ligação do equipamento de contagem, incluindo o painel de contadores e os cabos antes e depois do contador, é da responsabilidade dos clientes. Enquanto que a instalação do contador e do disjuntor com potência contradada de 34,5VA ou inferior é da responsabilidade da CEM.
  3. É necessária a aprovação da CEM para a remoção do selo do contador, o cliente precisa concluir todos os trabalhos necessários informando a CEM para selar novamente os contadores no prazo de 15 dias.
  4. O cliente deverá efectuar o pagamento do custo de ligação (se houver)/trabalhos com remodelação antes da data limite, caso contrário o pedido será cancelado sem aviso prévio.
  5. Caso o limite da capacidade projectada da instalação eléctrica original na área comum do edifício envolvido tenha sido atingido, no momento do pedido, o cliente deve contratar um técnico electricista experiente para renovar a instalação antes de prosseguir com o pedido de alteração da potência contratada.
  6. No caso de serem necessárias instalações adicionais nas áreas comuns devido ao pedido de alteração da potência contratada, o cliente terá a responsabilidade de afixar o aviso de obras de remodelação em locais visíveis do edifício por 15 dias antes de prosseguir.
  7. A substituição da classificação no disjuntor (MCB) junto ao contador só pode ser realizada pela CEM.
  8. Ao solicitar um contador trifásico, se não houver fusível individual dentro da CCL para a instalação relevante, o cliente deve instalar um e conectá-lo com o método “electricidade-até-contador”.
  9. Garantir o funcionamento normal do equipamento de contagem durante os trabalhos.
